Hệ thống sàn nâng phòng máy chủ đang là một giải pháp hoàn hảo cho thiết kế phòng máy chủ và trung tâm dữ liệu hiện nay. Vừa mang tính thẩm mỹ vừa đảm bảo tính kỹ thuật, an toàn trong xây dựng phòng máy chủ, trung tâm dữ liệu.
Vậy sàn nâng phòng máy chủ là gì? Tại sao phải lắp đặt sàn nâng máy chủ. Hãy cùng SunCloud tìm hiểu trong bài viết này.
Bài viết cùng chủ đề:
- Nhiệt độ phòng server: Cách duy trì nhiệt độ tối ưu cho phòng máy chủ
- 08 tiêu chí cần chú ý khi xây dựng phòng máy chủ
1. Tìm hiểu cấu trúc sàn nâng phòng máy chủ
Sàn nâng phòng máy chủ (server) là một thành phần tiêu chuẩn trong thiết kế của phòng máy chủ hoặc trung tâm dữ liệu. Trong đó một mặt sàn cao hơn được xây dựng phía trên sàn bê tông ban đầu của toà nhà, để lại khoảng trống ở giữa 2 tầng.

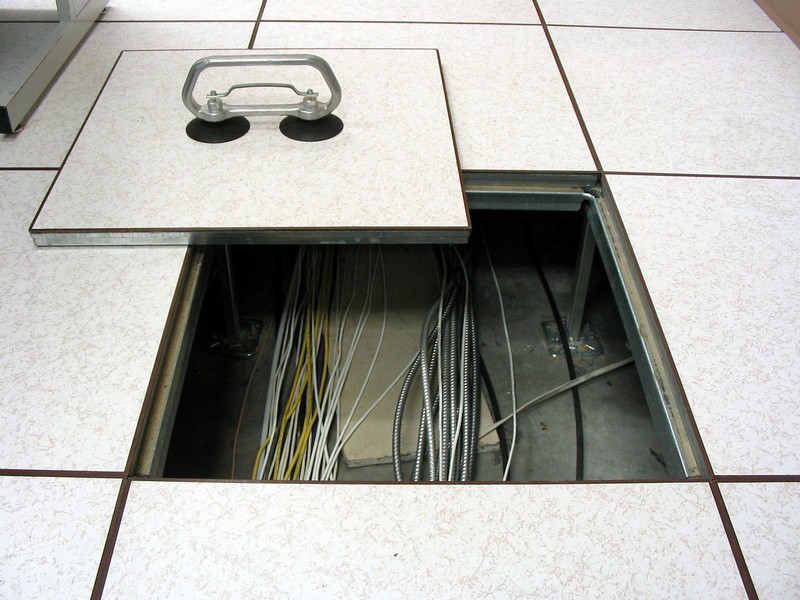

Thiết kế này cung cấp khoảng không gian dưới chân rộng rãi có thể sử dụng để chạy tất cả nguồn điện, các kết nối cũng như hệ thống cáp mạng. Đồng thời nó còn giúp kiểm soát luồng không khí trong trung tâm dữ liệu.

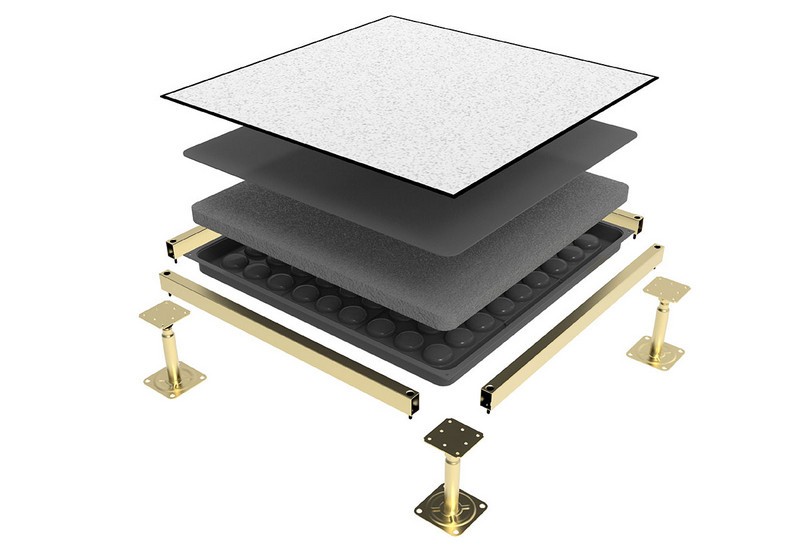

Hệ thống sàn nâng phòng server gồm:
- Mạng lưới khung kim loại và chân đế để nâng sàn lên một độ cao phù hợp với không gian phòng. Một khoảng không gian được tạo ra bên dưới sàn được dùng để lắp đặt hệ thống dây điện và các thiết bị giúp nâng cao thẩm mỹ và thuận tiện cho quá trì nâng cấp, bảo trì.
- Tấm sàn: Có 2 dạng tấm sàn nâng là tấm sàn nguyên khối và tấm sàn có lỗ thông hơi. Các tấm sàn thường có kích thước 60x60 cm. Tấm sàn nâng được làm từ xi măng, nhôm, sợi khoáng, gỗ dạng trần hoặc được phủ lên bề mặt một lớp bảo vệ như sơn tĩnh điện (OA), vinyl hoặc HPL.
2. Vì sao phải lắp đặt sàn nâng phòng server
Việc lắp đặt hệ thống sàn nâng phòng server là vô cùng thiết yếu bởi những lý do sau:
- Đảm bảo tính thẩm mỹ, tăng tính chuyên nghiệp cho doanh nghiệp và che đi các đường dây, ống dẫn.
- Giúp công việc đi hệ thống dây kết nối (dây nguồn, cáp Ethernet, dây nhảy quang,..) dễ dàng.
- Giúp kiểm soát luồng không khí trong phòng máy chủ, giảm nhiệt độ không khí vào các thiết bị và máy chủ.
- Sàn nâng được làm bằng vật liệu chống cháy, giảm thiệt hại khi hoả hoạn xảy ra.
3. Tiêu chuẩn sàn nâng cho phòng máy chủ
Sàn nâng phòng máy chủ có tầm quan trọng vô cùng lớn vì vậy nó cần đảm bảo các tiêu chuẩn về độ ẩm, chống cháy, kích thước,...
- Chiều cao sàn nâng phải nằm trong khoảng từ 155 mm (6 inch) đến 750 mm (30 inch), nên sử dụng chiều cao sàn nâng tối thiểu là 305 mm (12 inch). Khoảng trống phải đủ để chứa các cáp kết nối, máng cáp quang, hệ thống dây điện và các đường ống có dưới sàn.
- Diện tích: 200-500 mét vuông - Khoảng 400 mm
- Diện tích: 500-1000 mét vuông - Khoảng 700 mm
- Diện tích: 1000-2000 mét vuông - Khoảng 800 mm
- Diện tích: >2000 mét vuông - >800 mm
- Sử dụng lớp phủ bảo vệ (ván ép, tấm masonite cường lực hoặc tấm plyron) để tránh làm hỏng gạch lát sàn, thảm khi di dời thiết bị trong quá trình lắp đặt.
- Loại bỏ các cạnh sắc trên tất cả các lỗ khoét trên sàn nhằm tránh làm hỏng dây cáp và các đường ống mềm.
- Bệ phải được gắn chắc chắn vào sàn bê tông bằng chất kết dính.
4. Báo giá lắp đặt sàn nâng cho phòng máy chủ
Tuỳ thuộc vào nhu cầu sử dụng và thiết bị lựa chọn mà chi phí lắp đặt sàn nâng tại Data Center sẽ cao hoặc thấp. Cùng xem qua báo giá sàn nâng phòng máy chủ dưới đây.
Tên sản phẩm |
Xuất xứ |
Kích thước (mm) |
Đơn giá (VNĐ/cái) |
Tấm sàn HPL |
Trung Quốc |
600x600x25 |
290.000 |
Tấm sàn OA |
Trung Quốc |
600x600x25 |
210.000 |
Tấm thông hơi không lưỡi dao tỷ lệ 46% |
Trung Quốc |
600x600x25 |
1.000.000 |
Tấm thông hơi có lưỡi dao tỷ lệ 46% |
Trung Quốc |
600x600x25 |
1.200.000 |
Tấm sàn kính cường lực |
Trung Quốc |
600x600x25 |
1.200.000 |
Tấm sàn mica acrylic |
Trung Quốc |
600x600x25 |
1.700.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H300, Ø22x1.4 |
50.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H400, Ø22x1.4 |
60.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H500, Ø22x1.4 |
70.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H600, Ø25x1.4 |
80.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H800, Ø25x1.4 |
100.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H1000, Ø32x1.4 |
130.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H1200, Ø32x1.4 |
150.000 |
Chân đỡ thép mạ kẽm |
Trung Quốc |
H1500, Ø32x1.4 |
180.000 |
Thanh đỡ ngang |
Trung Quốc |
570x21x30 dày 0.8 |
30.000 |
Vít bắt tấm |
Trung Quốc |
45mm |
200 |
Vít nỡ thép |
Việt Nam |
M6x60 |
1000 |
Tay hít sàn nâng |
Trung Quốc |
|
350.000 |
Thanh L inox bọc viền |
Việt Nam |
V25x25 |
200.000 (đ/m) |
Dây đồng trần tiếp địa |
Việt Nam |
M10 |
250.000 (đ/m2) |
Cách nhiệt sàn |
Việt Nam |
Dày 25mm, 25kg/m3 |
150.000 (đ/m2) |
Cách nhiệt chân đỡ |
Việt Nam |
Ø25mm, 25kg/m3 |
60.000 (đ/m) |
Ram dốc / tam cấp |
Trung Quốc |
|
3.500.000 (đ/m2) |
5. Kết luận
Sàn nâng phòng máy chủ là một giải pháp về kỹ thuật hoàn hảo đem lại thẩm mỹ cho không gian sử dụng, tiết kiệm chi phí, tăng hiệu suất, đảm bảo an toàn cho hệ thống, mang lại thuận tiện cho người sử dụng, vận hành phòng máy chủ, trung tâm dữ liệu.
Tuy nhiên một phòng máy chủ đạt chuẩn có thể đi vào sử dụng không chỉ cần có hệ thống sàn nâng hiện đại mà còn cần có sự kết hợp của nhiều yếu tố khác. Việc đầu tư ngân sách khổng lồ xây dựng Data Center đạt chuẩn mà không sử dụng đến là một phương án gây lãng phí. Doanh nghiệp có thể tập trung vào các hoạt động kinh doanh nhờ dịch vụ cho thuê chỗ đặt máy chủ đang được các công ty, tổ chức, cá nhân sử dụng phổ biến.
